扁線電機，作為新能源汽車驅動電機的一種，憑借其小巧的體積和高效的功率，更符合新能源汽車的輕量化和集成化發展趨勢。因此，隨著新能源汽車市場的繁榮發展，新能源汽車電動化率和雙電機車型占比的不斷提升，扁線電機的行業需求正在爆發式增長。

國家政策也在推動扁線電機的發展。例如，“十三五規劃”提出，新能源汽車驅動電機的峰值功率密度要達到4Kw/kg。此外，《新能源汽車產業發展規劃(2021-2025)》中提出，中國新能源汽車產業計劃到2025年，純電動乘用車新車平均電耗降至12千瓦時每百公里。還有《“十四五”規劃綱要》中提出，“十四五”期間，新能源汽車產業要著重突破高效驅動電機的關鍵技術。政策對于新能源驅動電機的要求，扁線電機技術都比圓線電機更加符合。發展扁線電機技術必將成為一種未來趨勢。

相比于圓線電機，扁線電機具有槽滿率高、功率密度高、效率高等優點，還可以做到體積小、效率高、導熱性強、溫升低、噪音小的特性。據有關數據顯示，扁線電機比圓線電機能效高10%。新能源車行業需求的持續繁榮，讓扁線電機的市場滲透率得到持續加速。這將為驅動電機行業帶來數量和價格的雙重上漲，使其增長空間變得極其廣闊。據未來智庫預計，2025年扁線電機在新能源汽車驅動電機中的滲透率將超過90%。

毋庸置疑，驅動電機扁線電機因其高效率、高功率和高集成度的特點，更符合新能源汽車的技術要求。

繞組的焊接問題算是影響扁線電機大批量生產的「攔路虎」，而且影響不容小覷。

目前，扁線繞組為保障高質量生產多數都是采用的激光焊接，主要在去漆皮和繞組焊接中應用激光焊接。

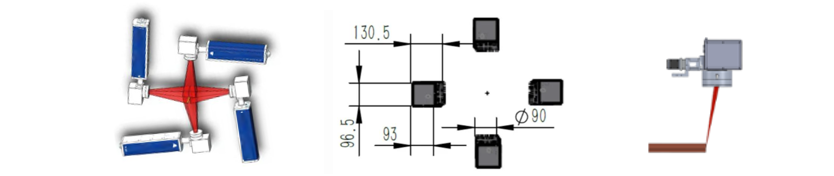

去漆皮方面，目前多數都是采用的四頭剝漆，四個激光頭同時進行剝離，可配合自動送料剪裁自動化生產，這部分要保證能夠完全剝離絕緣層，無殘留，還要配套靈活，可以將分離好的單個扁銅線進行去漆，也可以基于整條銅線進行去漆，這方面Hair-pin和X-pin的技術區別不大，X-pin用雙面去漆即可。

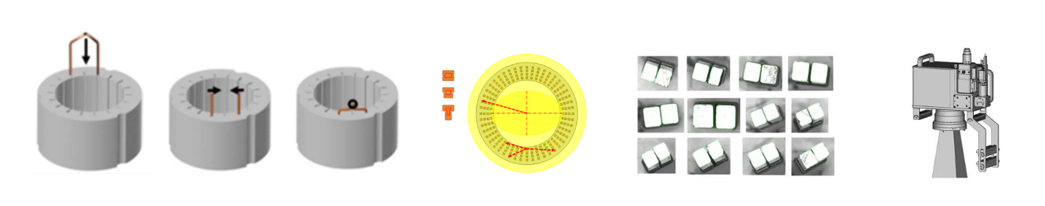

繞組的激光焊接方面，它直接影響著電機的成品率，一般的激光焊接步驟都是先掃描焊點，進行數據處理，然后進行焊接工藝。

基于現在的視覺系統，目前的激光焊接技術已經相對成熟了，有些焊縫過大的壞點都會自動跳過，矯直后進行二次焊接。

電機在組裝過程中無法避免有間隙，單單去漆皮環節，間隙就達到0.4mm，治具加緊能減小一點，夾緊力過大也會傷到銅線，因此還是要靠激光工藝來兼容掉銅線之間的間隙。

X-pin之所以被外界說的那么好，是因?yàn)槠涠瞬扛叨瓤梢赃_(dá)到波繞一樣的端部高度，但是它的可制造性又可以達到Hair-pin的可制造性，所以說它概念上是最好的。

但是難點也不少，焊接的夾持就是個問題，Hair-pin繞組焊接的時候是把前面的直線段抱夾，四面都可以?shī)A住的，比較好操作。

X-pin的裝夾是沒有辦法去抱夾的，因?yàn)閮蓚?cè)是斜面，只能從鏡向夾面，這樣操作空間就會非常小，對工裝設計要求非常高，還要考慮整體夾持的方案。

其次，Hair-pin扁線的焊接通常是將銅桿融化形成焊點，X-pin則要復雜的多，X-pin也是因?yàn)槠浜更c(diǎn)處兩根銅線搭接呈“X”形而得名的，這需要在銅線搭接處向內形成熔池，焊接區域距離絕緣漆皮很近，要保證不傷到漆皮，還要保持足夠的焊接強度和拉拔力這些可靠性因素。

這種直接斜面搭接就需要精度非常好的焊接設備，還要有先進的視覺系統來輔助，加之目前的扁線電機還要滿足高壓800V的絕緣要求，要想X-pin能夠落地應用，絕緣的要求是必須要達到的，這就需要扁線繞組上要10-12個毫米的爬電距離，所以要考慮焊接時候的熱影響，不能把漆膜燒壞。

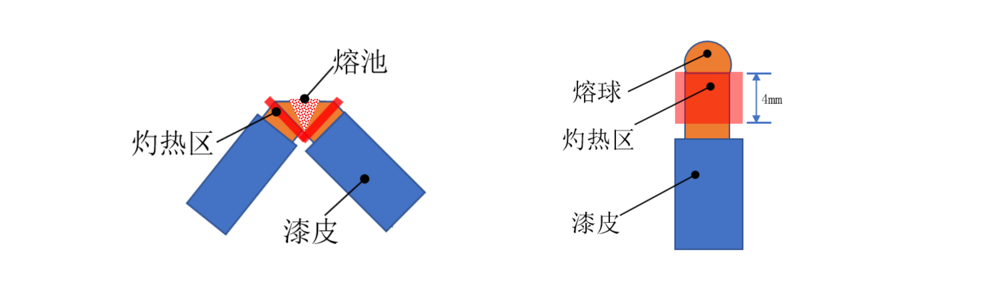

■ X-pin繞組焊接和Hair-pin繞組焊接

X-pin端部不再形成焊球，是向下穿透的，但是問題也不少，需要實現超低熱輸入的深熔焊，產生穩定的熔池，要無氣孔、無炸焊、無飛濺以及無漆皮燒蝕。
