第二十八屆全國發明展覽會·“一帶一路”暨金磚國家技能發展與技術創新大賽在廣東省中山市小欖鎮舉行，來自 467 家創新主體的近千項發明創新成果現場進行展示。清華大學李星輝副教授帶領的團隊參賽并獲全國發明展金獎，獲獎項目為“光柵多軸測量技術”！

光柵多軸測量技術是一種先進測量技術，它以光柵衍射和干涉原理為基石，能夠達成空間多軸位移與旋轉運動的精密測量，這項技術具備諸多顯著優勢：高精度使其在測量工作中能提供極為準確的數據；高分辨率可捕捉到細微的變化；優異的穩定性則保障了在不同條件下測量結果的可靠性。憑借這些特性，它在精密工程測量、前沿科學研究以及工業應用等領域綻放出廣闊的應用前景。

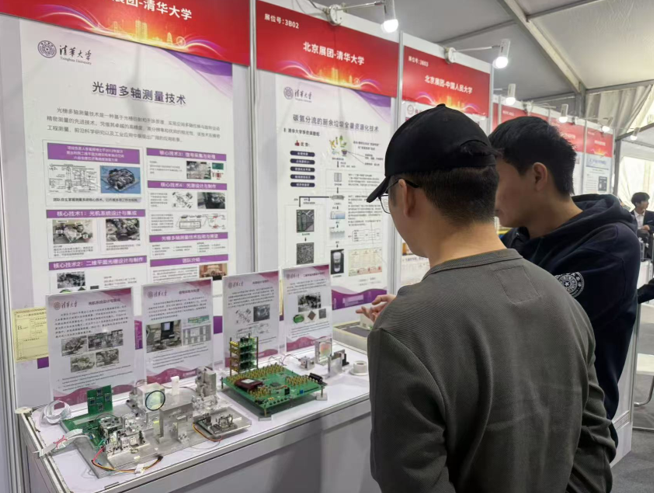

學校人員在講解相關技術

該技術在開發的過程中使用 MKS | Newport 公司型號為 HXP50HA-MECA 的高精度六足位移臺用于模擬光柵實際的空間六維位姿變化，該位移臺是一款具有極高精度、穩定性和靈活性的設備，專為空間位姿的精密驅動和控制的開發而設計。其最小位移增量為 0.10 μm（X、Y軸）和 0.05 μm（Z軸），使得光柵位姿變化的微小調整可以被精確控制，確保測量系統在極高精度需求下能夠穩定運行，此外位移臺在 X、Y、Z 軸的最大速度分別為 14 mm/s、12 mm/s 和 5 mm/s， X、Y、Z 方向的剛性分別為 2 N/μm、2 N/μm、25 N/μm，這使其在快速運動和動態測試下仍能保持高穩定性，是進行動態模擬和驗證的理想選擇！該位移臺能夠承受 50 N 的中心負載，同時其重量僅為 2.2 kg，這為光柵系統提供了足夠的支持力，同時保持了系統的輕便和靈活性。其在單向重復精度方面達到了± 0.10μm，意味著在多次運動和位置調整后，六足位移臺的重復定位能力依然非常高，有助于實現光柵系統的高穩定性和可靠性。

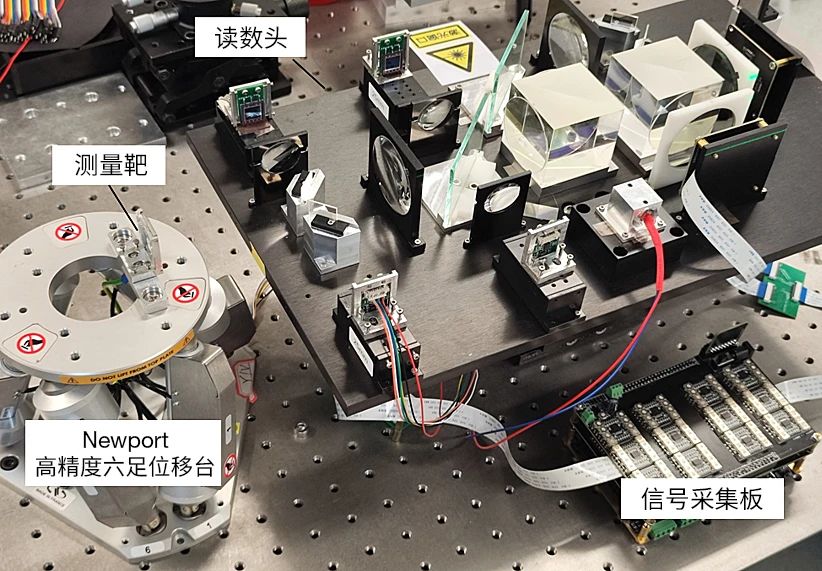

實驗平臺圖

HXP50HA-MECA 高精度六足位移臺的高精度、快速響應和高負載能力，使其能夠在光柵多軸測量技術開發過程中，模擬不同工況下的光柵位姿變化，驗證系統在復雜測試環境下的表現，這些特性對于確保光柵多軸測量系統在各種應用場景中的精準度和穩定性至關重要，從而提升整個技術的測量準確性與可靠性，為光柵多軸測量技術開發的順利進行保駕護航。

來源：MKS 光電解決方案
