可以使用半導體工藝制造的硅光子MEMS，為未來的電信和數據通信需求提供了節能和可擴展的解決方案。

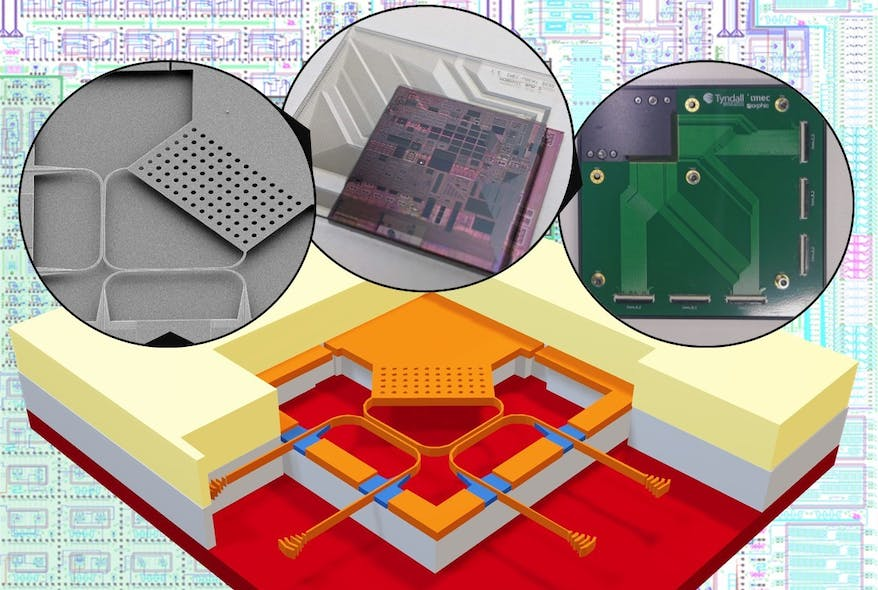

圖1：MEMS增強了標準硅光子IC的性能，為未來的電信和數據通信需求提供了節能和可擴展的解決方案。

在過去三年的新冠疫情期間，很多人都已經習慣了在家辦公、訪問云數據存儲、通過寬帶網絡傳輸視頻以及通過視頻會議進行溝通。所有這些數字應用的一大共同點是：它們都需要一個高效的全球化光纖電信基礎設施（見圖1）。

我們?nèi)绾我�入更�?jié)能的硬件，來滿足未來對電信和數據通信不斷增長的需求呢？這個問題啟發了來自瑞士洛桑理工學院（EPFL）、瑞典KTH皇家理工學院、比利時根特大學、澳大利亞悉尼大學以及比利時imec公司的一組研究人員，他們通過將硅光子學和微機電系統（MEMS）這兩種截然不同的技術相結合，為節能的光子集成電路尋找到了新穎且可擴展的解決方案。

硅光子學和MEMS在本質上都是可擴展的，因?yàn)樗鼈兌际腔�于�?biāo)準化的半導體工藝制造的。

悉尼大學航空航天、機械和機電工程學院副教授Niels Quack表示：“在這個領域，光子學是一種新興技術，擅長在芯片上傳輸和控制光信號；而MEMS已經是一項成熟技術，能夠在納米尺度上實現極其精確的運動控制。”Niels Quack最近因?yàn)樵诠庾覯EMS方面的工作而獲得了“2023 Sydney Research Accelerator”獎。

Quack和他的同事制造了光子MEMS，這是一種硅中的小型波導，它可以攜帶光信號，而光信號可以通過集成的靜電致動器精確的移動。這種移動可以用于執行不同的功能，例如調制幅度、相位、方向，或者選擇芯片上的光信號的頻譜通道。

Quack說：“這些操作只需很少的功耗就可以完成，這是對當今技術的一項巨大改進，即使用局部加熱器操控芯片上的光信號。”

硅光子MEMS的制造

該研究小組研制的光子MEMS（見圖2）非常緊湊、節能，現在可以無縫集成到imec公司最先進的標準光子制造工藝中。

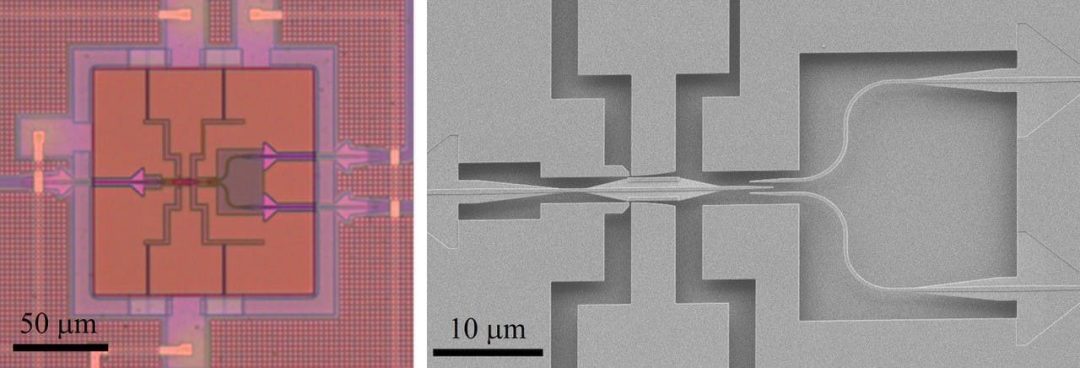

圖2：硅光子MEMS開關的顯微鏡圖像（左圖）和掃描電子顯微鏡圖像（右圖）。光可以通過獨立硅波導的納米機電運動，從左邊的輸入端口傳輸?shù)接疫叺膬蓚�(gè)輸出端口中的任何一個。

與標準平臺的兼容性是這項工作的一個關鍵方面，因?yàn)樗�使研究人員能夠利用現有的生態系統，包括設計框架、特性良好的高性能庫組件和最先進的光子制造工藝。

該研究小組的演示，是集成MEMS的光子電路邁向成熟、大規模、可靠性生產的一個重要里程碑，這預示著它幾乎為大批量生產做好了準備。

Quack說：“想象一下，我們可以通過寬度只有半微米、精度只有幾納米的波導的機械運動來控制芯片上的光流動，真是令人驚訝不已。”

“當你手里拿著一塊硅光子MEMS晶片，你知道它可以容納數百萬個單獨可移動的波導器件，這是多么令人印象深刻�。�”Quack說道，“建立可靠的晶圓級微制造工藝并不是一項容易的任務，我們花了幾年的時間進行開發，在最近完成的European Horizon 2020項目MOPHIC的框架內，我們實現了晶圓級微制造工藝。”

就挑戰而言，需要考慮制造公差和材料兼容性，他說：“其他挑戰包括新型光子MEMS組件的設計、大量電信號和光信號的接口，以及建立控制策略來重新配置基于硅光子MEMS的電路。”

這項進步將使廣泛的應用從中受益。“我們已經展示了用于光纖通信的可調諧濾波器和光學開關，”Quack說，“進一步的應用還包括用于自動駕駛汽車的激光雷達3D傳感的光束轉向、可重新配置以執行不同功能的光子芯片編程，或用于量子光子學中的信息處理等。”

光子MEMS的下一步發展

現在，Quack和他的同事正在探索幾種途徑來推進硅光子MEMS的發展。

Quack說：“在悉尼大學，我們對新型MEMS致動器進行了研究，例如硅光子學中的納米機械壓電致動器。我們預計響應時間將大幅提高，比最先進的組件快至少10倍，并能進一步減少占地面積，這對該技術的進一步擴展至關重要。”

作為Horizon Europe研究項目MOPIC的后續行動，imec公司正在領導一個名為PHORMIC的新項目，以探索將激光器和放大器與硅光子MEMS進一步集成的方法，其目標是在小型化和光學信號處理方面取得重大突破。

目前正在探索的其他領域包括新型光子MEMS器件或光子重新配置策略。Quack補充道：“這些途徑為MEMS加速度計、陀螺儀和麥克風在消費電子產品中的廣泛應用開辟了新的可能性。也許有一天，我們的手機中會包含一類新設備，比如基于硅光子MEMS的空氣質量傳感器或微型3D相機。”

文/Sally Cole Johnson
