近年傳統激光焊接技術的增長點主要依賴于鋰電行業和儲能行業的激光焊接應用工藝，而目前激光手持焊量越來越大，技術也越來越成熟和穩定，激光焊接領域最近已突破的激光錫焊應用屬于細分領域的細分行業。雖然電子產品領域和電子通訊領域等行業最近幾年整體呈現下降態勢，而激光錫焊的技術突破，卻整體實現了高速增長的態勢。

相比與傳統的焊接技術，激光錫焊在多領域的優勢明顯，目前我們主要應用激光錫焊的方式有：激光噴錫球、激光點錫膏、激光點錫絲等。激光錫焊之錫膏激光焊接是以半導體激光為熱源，對激光焊專用錫膏進行加熱的焊接技術，廣泛應用于汽車電子、半導體以及手機消費電子行業。

工藝背景

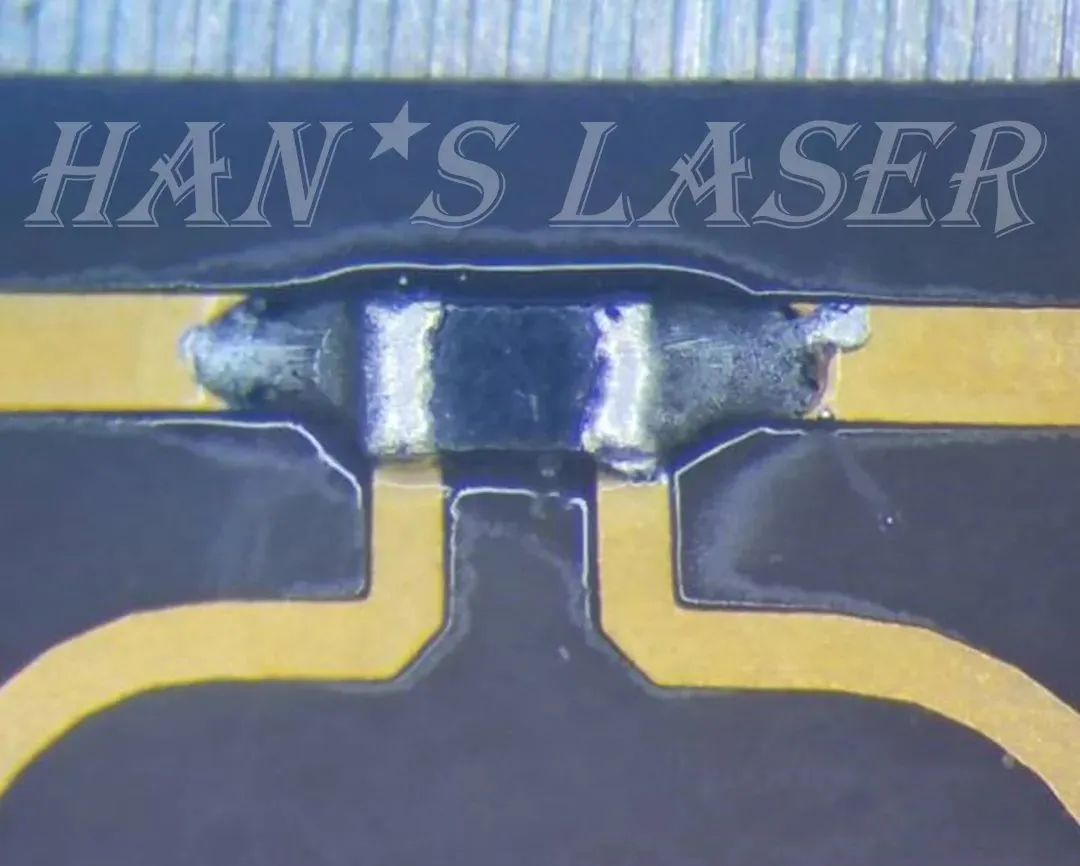

LDS工藝，即激光直接成型技術，一種利用激光技術在特殊塑料件上直接三維打印電路板的技術，目前廣泛應用于通信、電子與醫療行業。其中有一種特殊的結構：其兩側的焊接區域相隔較近，需要貼片電容在電路兩側搭橋同步焊接，即要求電容兩側爬錫均勻，底材無燙傷。

由于LDS打印鍍層厚度僅十幾微米，且底層塑料不耐高溫，通常需要使用低溫錫膏恒溫方式焊接。激光錫膏焊接基本步驟：裝備物料、點涂錫膏、激光加熱焊接。激光熱源通過加熱點涂錫膏的焊點整體，作用足夠的時間，使焊點處需要熔錫鋪展區域達到形成合金層所需的溫度，從而獲得穩定錫焊焊點。

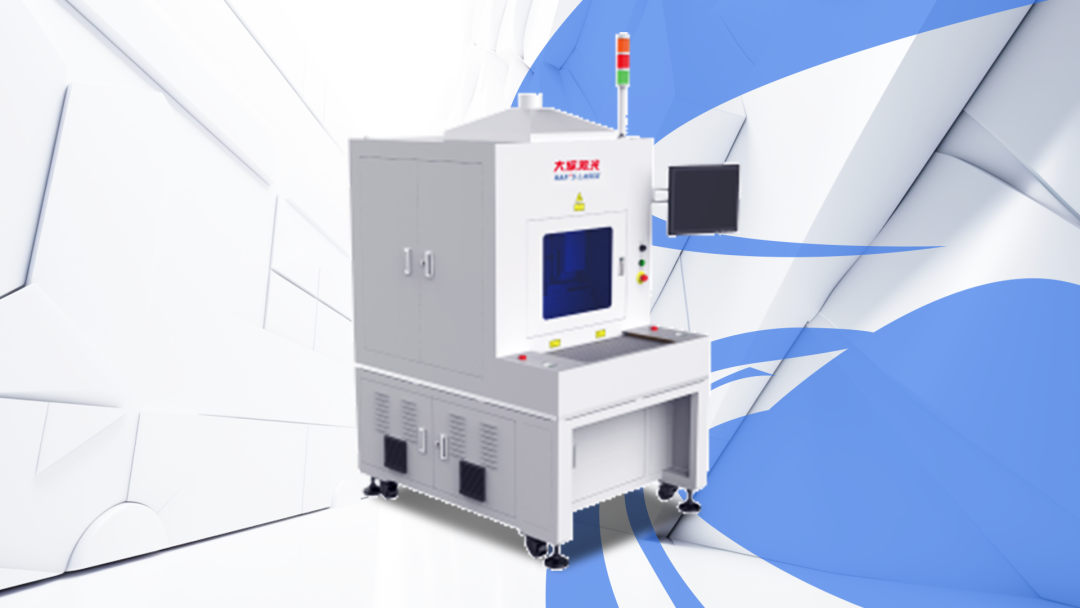

LSN-WSD65-JM1-HW01雙工位恒溫焊接系統可實現自動點錫膏、激光熔錫焊接的整個工藝過程。設備采用雙工位機臺形式，能配合不同的錫料供給形式，錫料供給與焊接工序同步進行，結合區域同步焊接，最大程度保證工藝效率。

本系統通過系統的集成開發，集精密點膠閥、激光器、溫度反饋和控制系統為一體，焊接過程中實時監測焊接區域溫度，以保證焊接效果及良率，能形成穩定可靠焊錫效果。

工藝應用

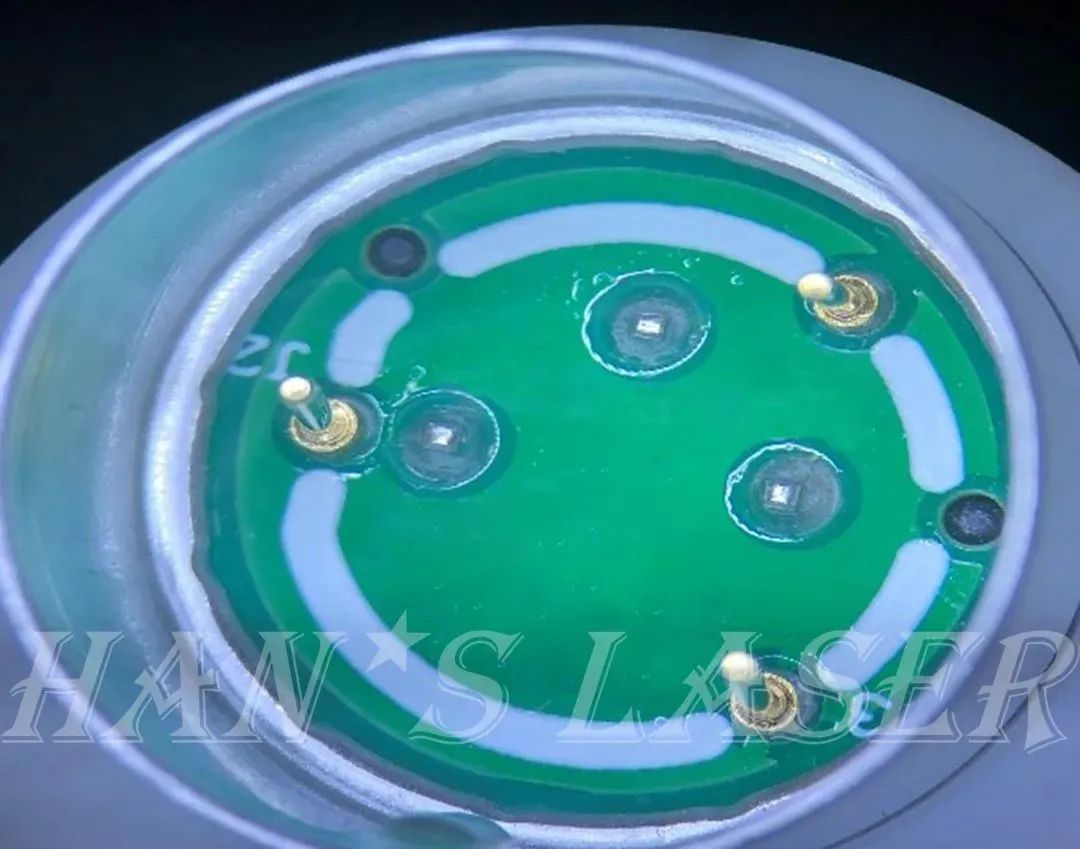

可選擇單/雙工位激光錫焊焊接系統能夠滿足不同的生產需求，同時激光可做到非接觸局部加熱，焊接工藝穩定、焊點飽滿、焊接質量高，在FPC貼片、LDS天線、pin針、觸點等領域擁有很大優勢。目前，產品主要用于IT產品、PCB插孔件、線材等精密元器件的焊接，尤其在LDS貼片元器件的焊接領域有非常廣泛應用。

工藝優勢

-高效率

系統結構緊湊，精密點膠閥、激光器與工作臺高度集成, 占地空間小。配備雙電動送料平臺，快速上下料，快捷高效。

-自整定

系統集成了自整定功能，通過系統自整定反饋P、I、D值，使得溫反調控更加精準，調試更加方便。

-可調溫

針對產品焊點能量需求差異性，系統可編輯多組焊接溫度曲線，每組溫度曲線可設置不同段溫度區間，同一程序下調用不同溫度。

-良率高

曲線焊接不同焊接點位配套溫控焊接系統，控溫范圍50℃~800℃可選，溫控精度±5℃，調試簡單、方便，焊接過程中實時監測焊點區域溫度，有效改善燒傷、熔錫不良。

-應用廣

可以模塊或機臺形式配合不同生產場景，滿足不同客戶的生產需求。

來源：大族激光
